圧着端子用絶縁スリーブ（平型後入れタイプ）
圧着端子用絶縁スリーブ後入タイプは従来の先入れタイプと比較して更に電材のヒゲ防止や工数減の向上を実現しコスト合理化の時代にもとづく画期的な後入スリーブです。
- 標準タイプ（ES）
-
- ツライチ仕様（ES-S）
-
特徴
- 各種線径用スリーブが1種類で済む。
- 挿入後も取り換え自在で線材や端子の無駄がなくなる。
- 端子圧着作業の画期的能率化が可能。
TP－ES後入れコネクトスリーブ（平型）

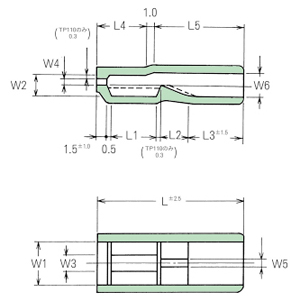

寸法図
| 材質 | PVC（グレードは一般とUL認定品あり） |
|---|---|
| 一般グレード |
|
| ULグレード |
|
※シリコン材質もお選びができます
サイズ表 標準タイプ（ES）
| 品番 | W1 | W2 | W3 | W4 | W5 | W6 | L | L1 | L2 | L3 | L4 | L5 | 1袋 | 1箱 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TP110ES | 4.0 | 2.0 | 1.0 | 1.0 | 1.0 | 2.3 | 20.8 | 6.5 | 4.0 | 8.0 | 8.0 | 12.0 | 1,000 | 30,000 |
| TP187ES | 6.0 | 2.5 | 2.0 | 1.0 | 1.0 | 2.8 | 21.0 | 6.5 | 4.0 | 8.0 | 8.0 | 12.0 | 1,000 | 20,000 |
| TP187ES-A | 6.0 | 2.5 | 2.0 | 1.0 | 1.0 | 2.8 | 23.5 | 6.5 | 4.0 | 10.5 | 8.0 | 14.5 | 1,000 | 20,000 |
| TP205ES | 6.7 | 3.0 | 2.0 | 1.0 | 1.0 | 3.2 | 22.0 | 7.0 | 5.0 | 8.0 | 8.0 | 13.0 | 500 | 15,000 |
| TP250ES | 8.0 | 3.2 | 2.0 | 1.2 | 1.0 | 3.5 | 24.5 | 8.0 | 6.0 | 8.0 | 10.0 | 13.5 | 500 | 15,000 |
| TP250ES-A | 8.0 | 3.2 | 2.0 | 1.2 | 1.0 | 3.5 | 27.0 | 8.0 | 6.5 | 10.0 | 10.0 | 16.0 | 500 | 15,000 |
TP-ES-S後入れコネクトスリーブ（平型）ツライチ仕様
寸法図
| 材質 | PVC（グレードは一般とUL認定品あり） |
|---|---|
| 一般グレード |
|
| ULグレード |
|
※シリコン材質もお選びができます
サイズ表 ツライチ仕様
| 品番 | W1 | W2 | W3 | W5 | W6 | L | L1 | L2 | L3 | 1袋 | 1箱 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| TP110ES-S | 4.0 | 2.2 | 1.0 | 2.0 | 2.3 | 18.8 | 6.5 | 4.0 | 8.0 | 1,000 | 30,000 |
| TP187ES-S | 6.0 | 2.6 | 2.0 | 2.0 | 2.8 | 19.0 | 6.5 | 4.0 | 8.0 | 1,000 | 20,000 |
| TP205ES-S | 6.7 | 3.0 | 2.0 | 2.0 | 3.2 | 20.5 | 7.0 | 5.0 | 8.0 | 500 | 15,000 |
| TP250ES-S | 8.0 | 3.2 | 2.0 | 2.0 | 3.5 | 22.5 | 8.0 | 6.0 | 8.0 | 500 | 15,000 |
