製品紹介-PVCディップ製品

導体(ブスバー)接続部用絶縁カバー

当社の導体(ブスバー)用絶縁カバーは多岐にわたる形状・本数のブスバー接続部を簡単に絶縁被覆を可能にした絶縁カバーです。

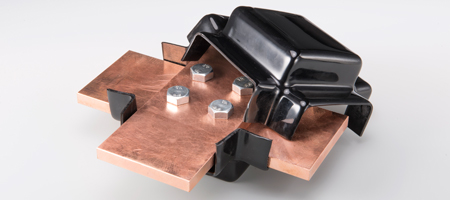

  • 導体(ブスバー)接続部用絶縁カバーイメージ

    Rohs

  • 導体(ブスバー)接続部用絶縁カバー02イメージ

    Rohs

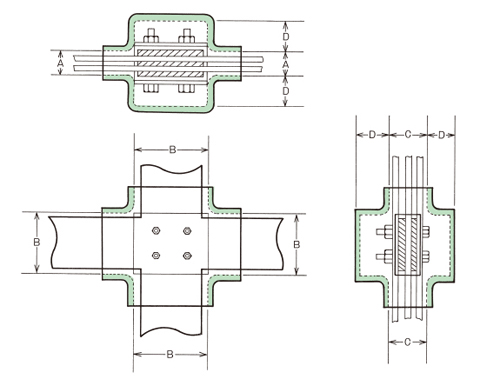

寸法図

寸法図

材質 PVC(UL・CSA認定品)
ULグレード
肉厚
2.0±0.5

標準色
黒 or 赤
規格
94V-0

サイズ表

品番 A B C D
TB-11 10.0~20.0 54.0 15.0~25.0 20.0~35.0
TB-12 10.0~20.0 78.0 15.0~25.0 20.0~35.0
TB-13 10.0~25.0 103.0 15.0~25.0 20.0~35.0
TB-14 10.0~30.0 152.0 15.0~25.0 20.0~40.0

☆B部については、接続バーが出ないタイプもあります。
☆A.C.D寸法についてはブスバーの本数によって変更になります。
☆4タイプ以外にもサイズが各種取り揃えてありますので、問い合わせいただければ御用意致します。
